全效電能質量柜是由晶閘管（TSC）投切濾波補償模塊、SVG模塊和有源濾波器有機組合在一起的可快速、連續光滑調節電力系統無功功率并且可以進行諧波治理的新型綜合補償裝置，解決了傳統無功補償精度不夠、諧波濾除效果差及純SVG、APF進行無功及諧波電流補償成本過高的問題，具有投切無涌流、響應速度快、濾波效果好的特點，是低壓動態無功補償兼諧波治理的性價比較高的設備。

該裝置一方面通過有源濾波器APF來濾除諧波，另一方面SVG模塊可以代替普通補償裝置小步長容量的支路（可精確到1KVAR）,由于SVG可連續輸出無功功率，配合TSC晶閘管投切濾波補償模塊后就能消除原有的輸出臺階誤差（斷續補償）。整機容量可快速連續輸出，達到提高補償精度的目的，因此在本機容量足夠的情況下既可實現全程高功率因數的效果又能進行有源濾波。 裝置并聯在整個供電系統中，通過互感器采集信號，根據電網中負載功率因數及諧波含量的變化控制內部的動態無功補償模塊、SVG模塊與有源濾波模塊對系統進行無功補償及有源濾波，達到補償無功、諧波治理、三相不平衡矯正的目的。

應用領域:

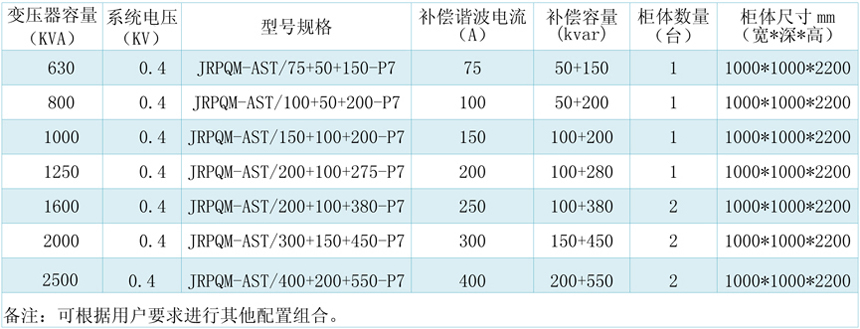

JRPQM系列全功能電能質量柜主要應用于需要無功補償和有源濾波器的場合，也可根據實際情況選擇對應的參數容量。

JRPQM系列全功能電能質量柜主要應用于負荷變化較頻繁場合（如吊機、沖壓機、焊接車間等）

JRPQM系列全功能電能質量柜廣泛應用于工業、商業和機關團體的配電網中，如：電信電源系統、證券交易供電系統、機場或港口備用電源、醫療成像系統、高層建筑、UPS和發電機組、電力系統、精密電子企業、電解電鍍企業、石化企業等。

● 輸出的無功功率可在整機容量范圍內連續調節;

● 功率因數可達到全程為0.99（總補償容量足夠的情況下）;

● APF有源濾波器支路除實現濾除諧波;

● SVG模塊可以連續輸出無功功率;

● APF有源濾波器支路可以工作在三相四線模式，補償不平衡的無功;

● APF有源濾波器采用逆變雙重化技術，可以減少紋波電流;

● TSC投切濾波補償模塊采用無暫態投切技術，投入時無涌流;

● 整機配置10英寸控制屏，實時監控各模塊狀態;

● 動態響應時間≤20mS - APF有源濾波器采用低損耗微晶合金磁芯電抗器，噪聲低，效率高;

● 有源部分采用光纖驅動，晶閘管采用光電隔離觸發技術，安全、可靠、抗干擾能力強;

● 嚴格散熱設計，確保系統運行安全可靠;

● 采用多重軟、硬件抗干擾措施，抗干擾能力強，工作可靠 - 具有自檢功能和過壓保護、過流保護等多種硬件保護功能，確保設備的穩定可靠運行;

● 數字化控制和參數設置，采用7英寸觸摸屏中英文切換顯示，具有波形顯示、諧波含量顯示及事件記錄等功能;

● 自動檢測系統電壓、電流、有功、無功和補償前、補償后系統功率因數;

● 具有RS485接口，標準MODBUS通訊協議，計算機遠程監控。
